气动柔性截流井：原理、结构详解

针对当前城市排水系统存在的雨污混接、初期雨水污染及老城区施工空间受限制等痛点；气动柔性截流井作为一种集成化的智能截污设备应运而生。下面，我们来详细讲讲这个柔性截流井的核心工作原理与整体结构组成。

（气动柔性截流井）

它的整体结构组成有哪些？气动柔性截流井分为双法兰和单法兰两种类型。双法兰型的结构主要由双法兰式柔性截流阀、COD在线式水质监测传感器、液位传感器、智能控制柜、雨量计、视频系统、太阳能系统等组成。单法兰型的结构由钢混井体+橡胶套筒（气压驱动）+液位/雨量传感+PLC控制+远程监控等组成。

它的工作原理有哪些？气动柔性截流井分为双法兰和单法兰两种类型。双法兰型主要由双法兰式柔性截流阀、COD在线式水质监测传感器、液位传感器、智能控制柜、雨量计、视频系统、太阳能系统等组成；采用气囊膨胀原理来控制雨污水限流及排放。

单法兰型集成钢混井体+橡胶套筒（气动驱动）+液位/雨量传感器+PLC控制柜+远程监控模块；安装于合流管末端，靠充气，排气让橡胶套筒变形，实现管道的打开、关小、闭合；从而控制污水截流与雨水排放。

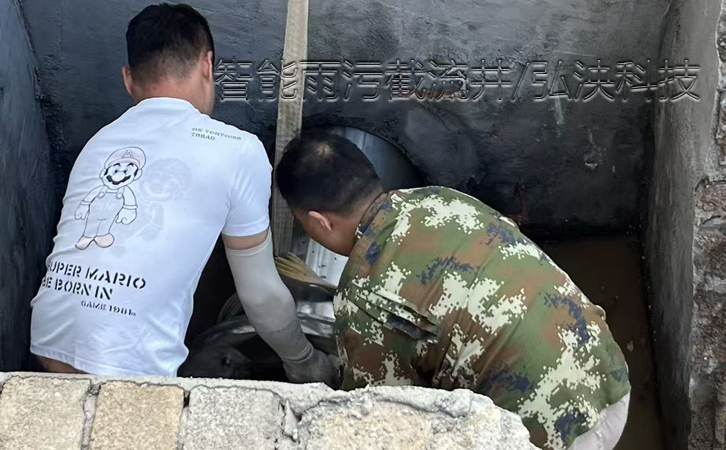

（气动柔性截流井）

适用于哪些场合？双法兰应用于市政排水、雨污分流、工业园区污水控制等有强腐蚀的污水场合；适用于中小管网口径。单法兰应用于合流管网末端、老旧小区及城中村雨污混接改造等受空间限制的场合，适用于中大型管网口径。

所以，气动柔性截流井的核心原理在于利用‌压缩空气驱动柔性橡胶部件‌实现精准截流，旨在通过‌智能化控制‌解决合流制管网的溢流污染问题。而雨污截流井的主旨是提供一种‌低维护、高精度、易安装‌的雨污分流解决方案，以实现城市排水系统的“清污分流”和水环境生态治理目标。
